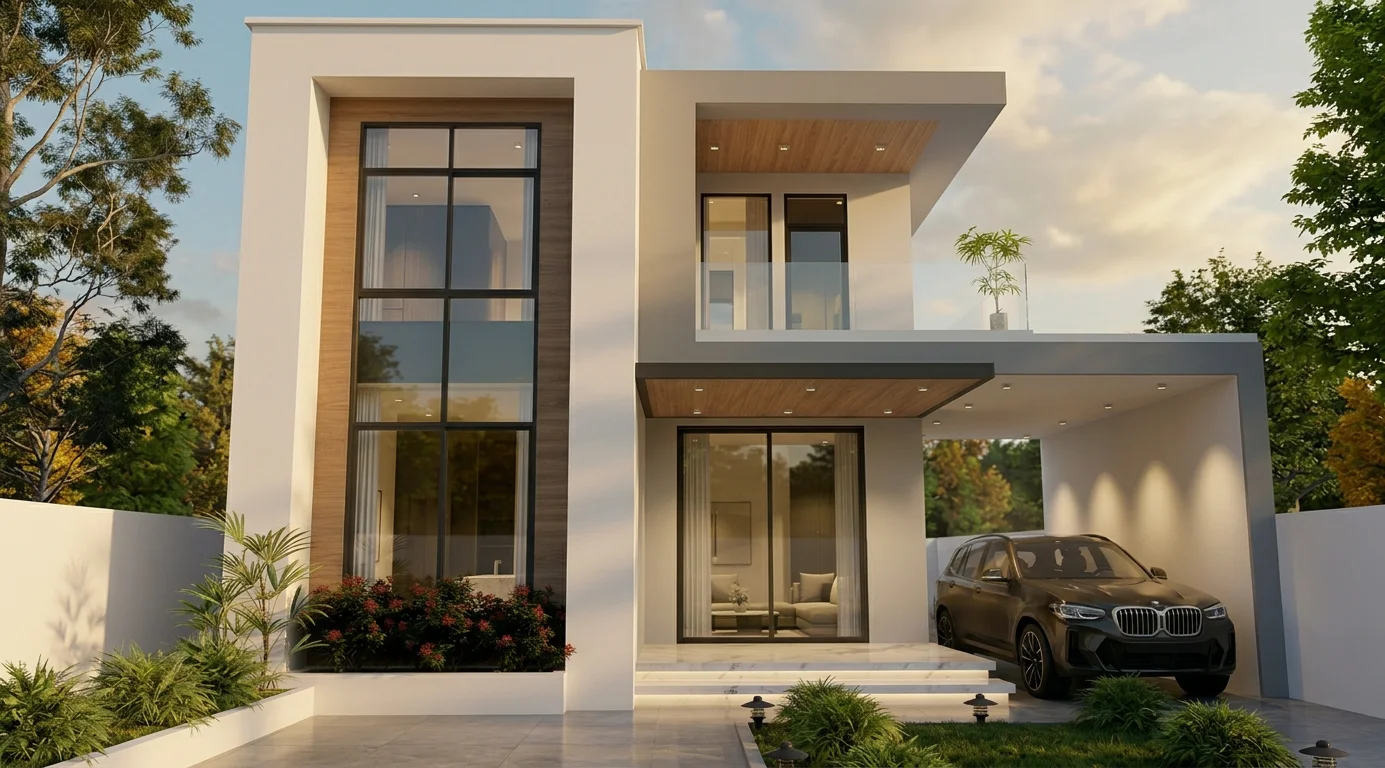

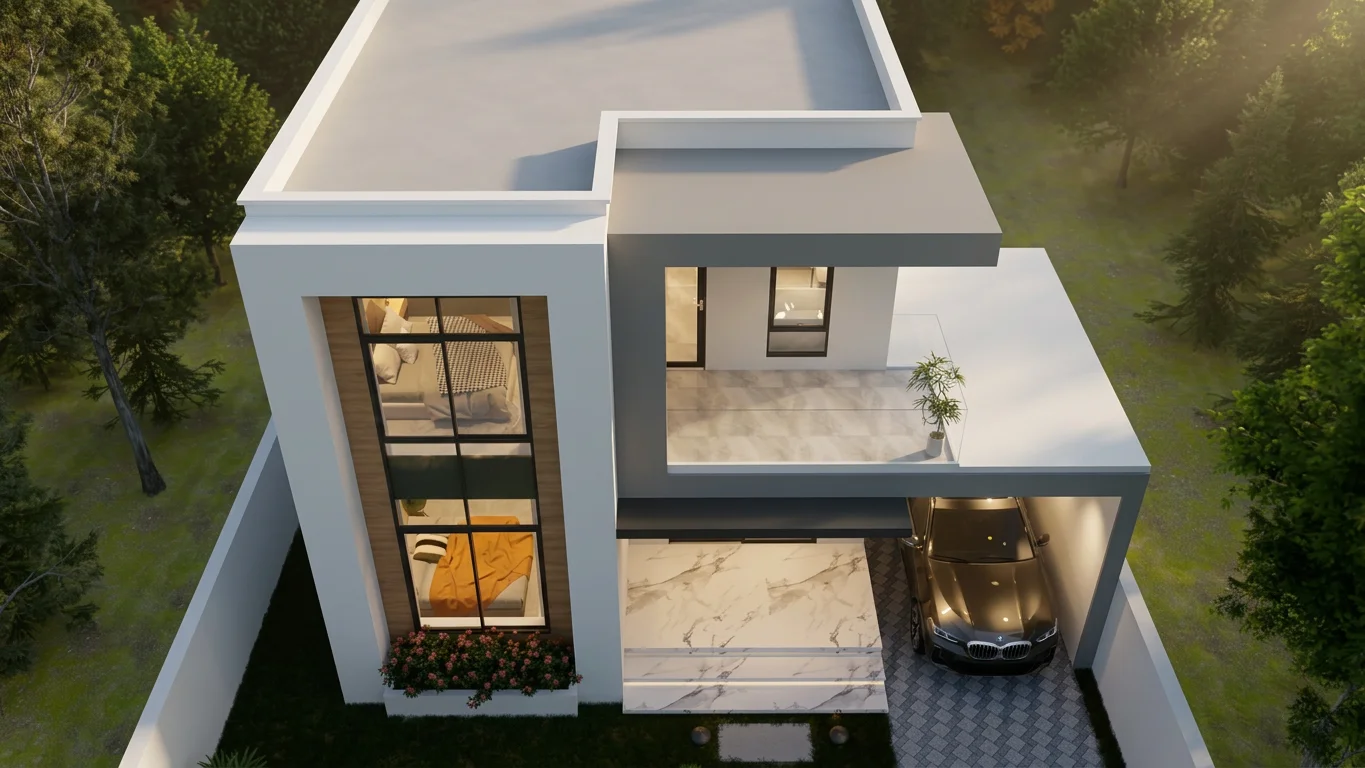

180 m² Cam Cepheli Çelik Villa – 3+2 Çift Katlı

180 m² çift katlı çelik villa, geniş cam yüzeyleri ile bol doğal ışık alan; aynı zamanda yüksek enerji verimliliğini koruyan çelişkisiz bir tasarım sunar. Bunun sırrı, cephe sisteminde kullanılan argon gazlı ısıcam (4+16+4) ve thermal break (ısı köprüsü kesintili) alüminyum doğrama profillerindedir.

Yapısal Sistem ve Malzeme Katmanları

• Taşıyıcı sistem: Sıcak hadde HEA/IPE kolon + soğuk şekil C/U duvar profilleri kombine sistem
• Döşeme: Çelik kirişler üzerine 22 mm OSB + 50 mm beton şap (ses iletimini azaltır)
• Dış duvar: 18 mm OSB + 140 mm taş yünü + 15 mm betopan → U ≤ 0.19 W/m²K
• Cam cephe: 4+16Ar+4 ısıcam, Ug=1.0 W/m²K; thermal break profil, Uf=1.4 W/m²K
• Ses yalıtımı: Katlararası çift OSB + akustik keçe → Rw ≥ 52 dB
• Yangın: REI-60 (betopan iç kaplama)

Oda Dağılımı

• Zemin: Oturma+mutfak+yemek (açık plan), kapalı garaj, giriş, WC
• 1. Kat: 3 yatak odası (ebeveyn ~18 m²), 2 banyo, giyinme, balkon

Balkon döşemesi çelik konsollar üzerine ISO yalıtım bağlantı elemanı (Schöck tipi) ile ana yapıdan kesilmekte; ısı köprüsü oluşması engellenmektedir.

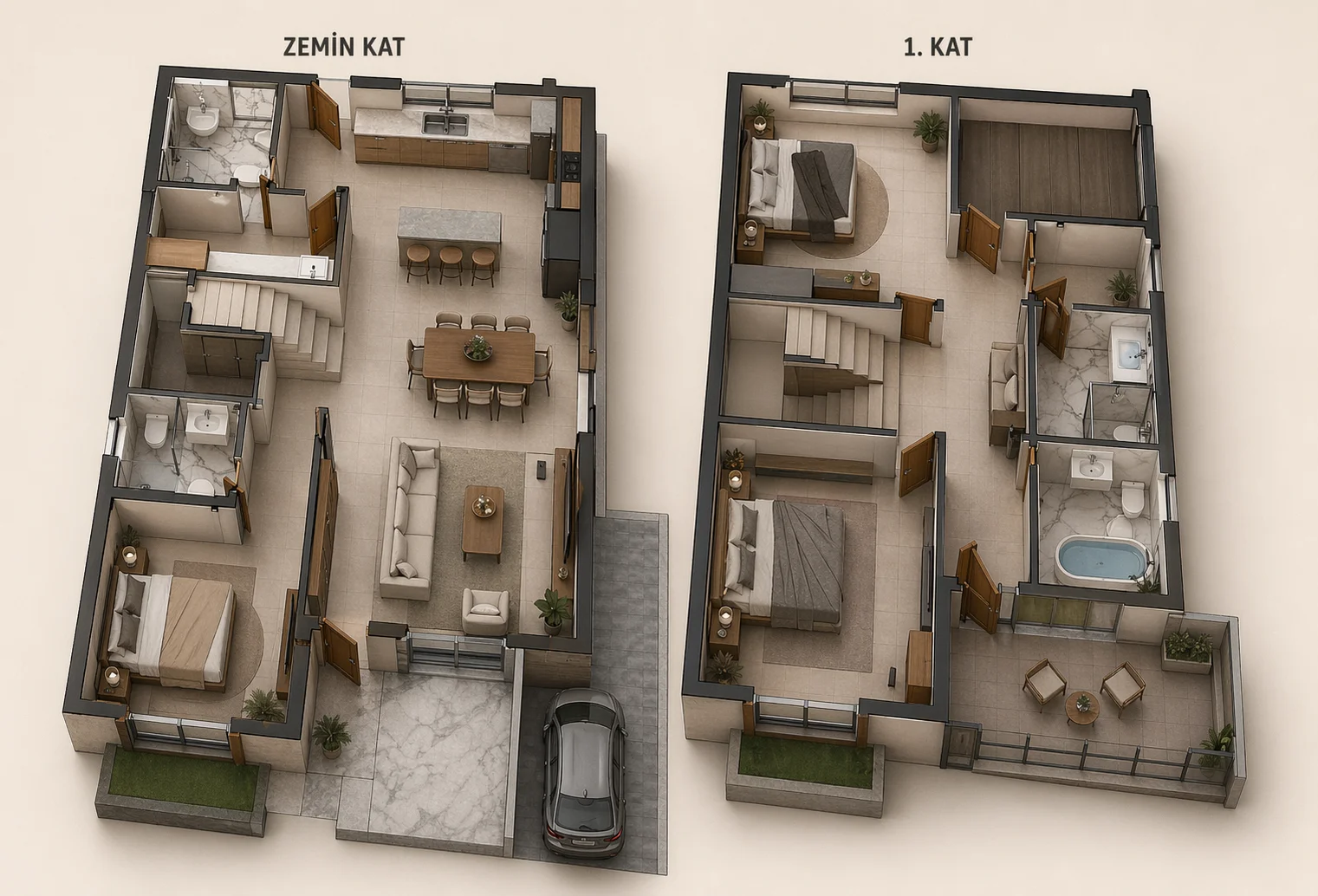

📐 Kat Planı

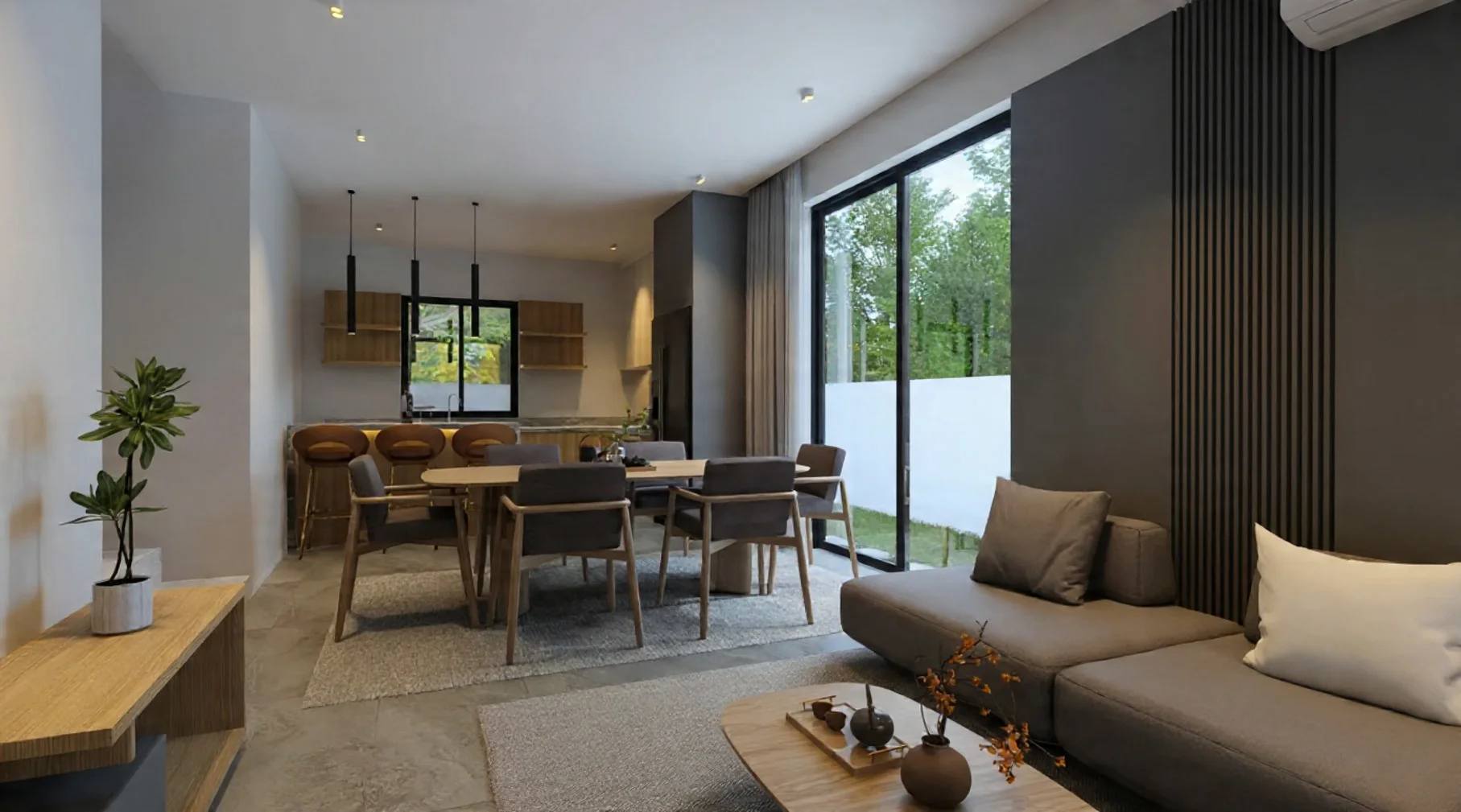

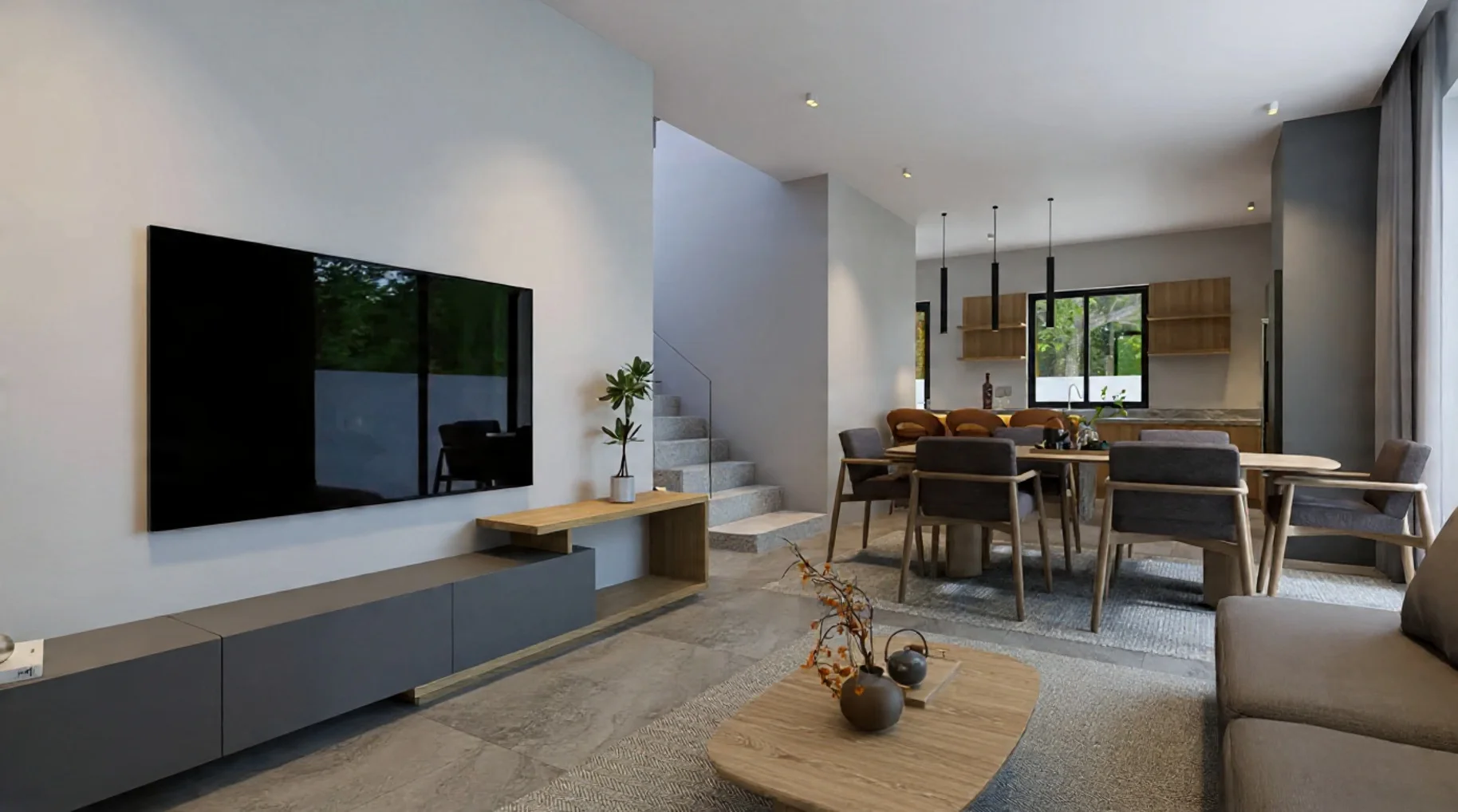

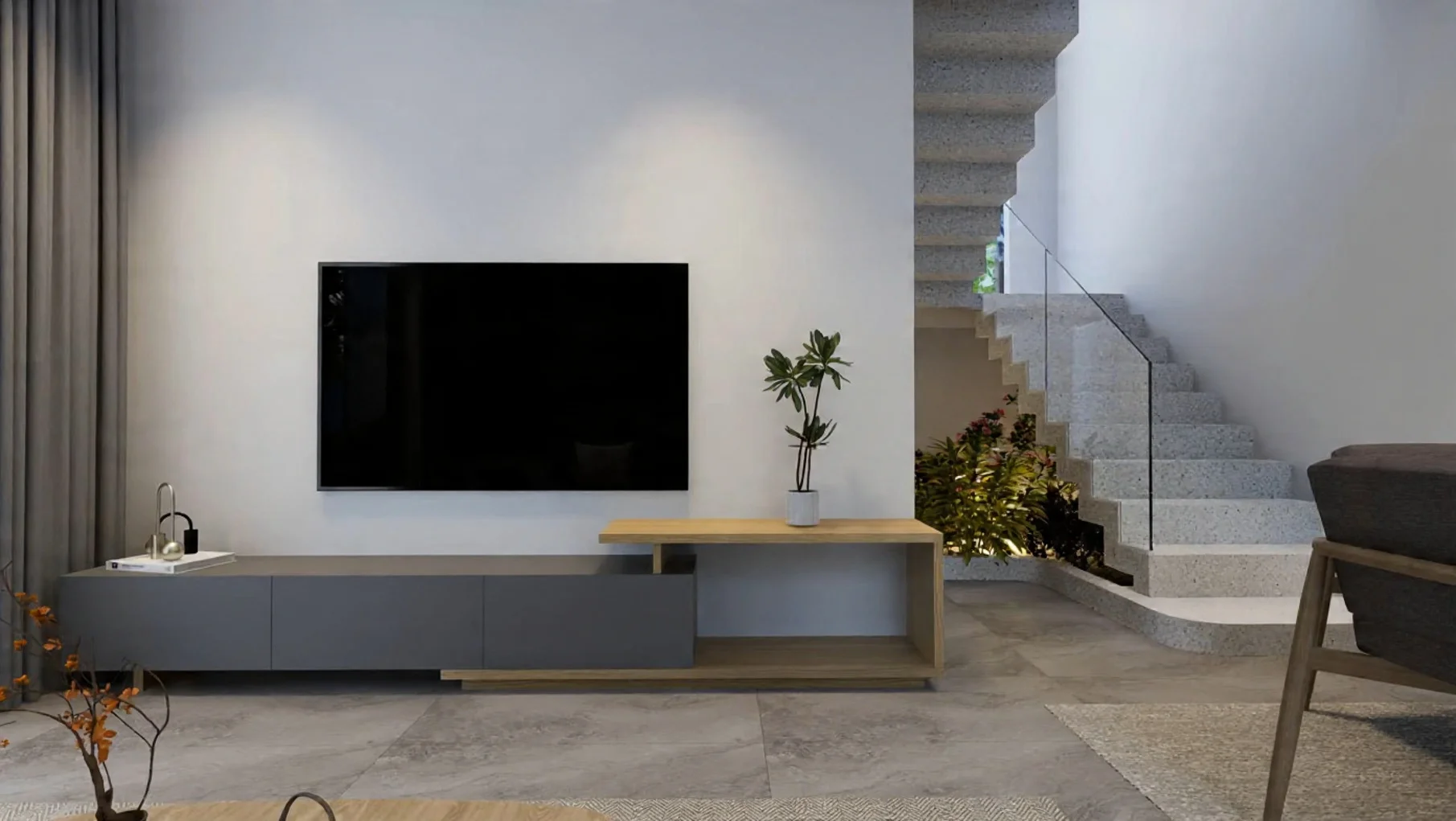

🏠 İç Mekân ve Detay Görseller
